Дефлегматор ХД/4-1750Р

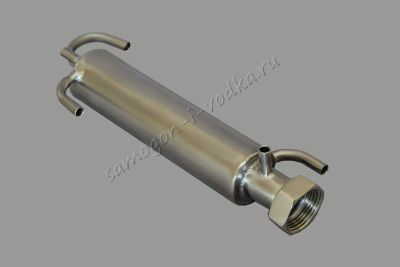

Умощненный дефлегматор из комплекта оборудования серии ХД/4. Рекомендуется для работы с колонной ХД/4-1200, а также в случае, если вода охлаждения имеет температуру 25-30ºС. Выполнен с холодильником в виде спирали Димрота. Полная конденсация паров до мощности 1700Вт (по спирту), до 2100Вт при перегонке браги (можно использовать в качестве дистиллятора). Дефлегматор предназначен для конденсации поступающих в него из колонны (или из куба, в режиме дистилляции) паров. После конденсации флегма частично возвращается в колонну для ее нормальной работы, а частично выводится в приемник продукта. Пропорции такого возврата/отбора в разных режимах работы выбираются оператором – это разделение потоков и является необходимым условием нормальной работы колонны. Общий вид дефлегматора, а также его «рабочее положение», в сборе с холодильником доохлаждения продукта, установленным на царгу, показаны на фотографии: Дефлегматор ХД4-1750Р В серии ХД/4 дефлегматор выполнен таким образом, что, кроме работы в составе ректификационной колонны, его можно использовать для дистилляции браги. В этом режиме он устанавливается непосредственно на куб или на сухопарник. Спирт сырец (СС), после конденсации и доохлаждения в малом холодильнике, отводится в приемник продукта. При дистилляции с помощью НБК дефлегматор устанавливается на нее, и СС отводится аналогичным образом. Примечание: Дополнительная малая трубка, расположенная у выхода готового продукта - это ТСА (трубка связи с атмосферой). Предназначена она для уравнивания давления в системе с атмосферным давлением, при работе она должна быть открыта. При этом трубка для отвода жидкости в приемную емкость не должна быть опущена в жидкость. В комплект входят: зажим Гофмана, уплотнительная прокладка. Характеристики Высота: 220мм Ширина: 75мм Диаметр штуцеров охлаждения и отвода продукта: 8мм; Разъем для подсоединения к кубу или колонне - накидная гайка, резьба 1 дюйм. Мощность при перегоне СС максимальная 1700Вт Мощность при перегоне браги максимальная 2100Вт
