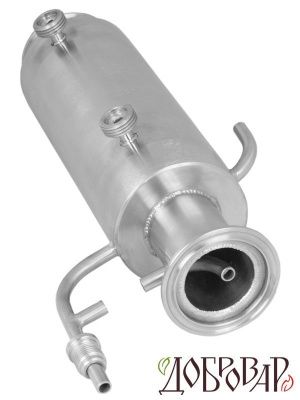

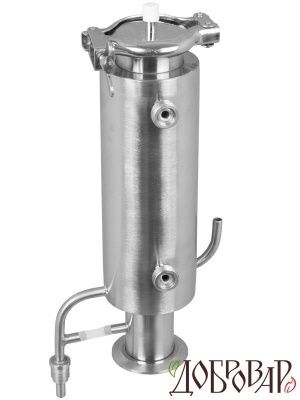

Вертикальный дистиллятор-дефлегматор Эврика

Дистиллятор-дефлегматор ЭВРИКА представляет собой вертикальный двухступенчатый холодильник с отключаемой первой дефлегмационной ступенью, имеющий узел отбора дистиллята и возврата флегмы, трубку связи с атмосферой и штуцер электронного термометра.Конструктивно идеально выполняет функцию мощного дистиллятора, а также и экономичного дефлегматора при работе с ректификационной или укрепляющей колонной.

Первая ступень ЭВРИКИ конструктивно представляет собой прямоточный рубашечный дефлегматор, охлаждаемый проточной водой второй ступени. В конструкции предусмотрена изолирующая втулка, отключающая первую ступень в конфигурации Классик (изолирующая холодные стенки дефлегматора).

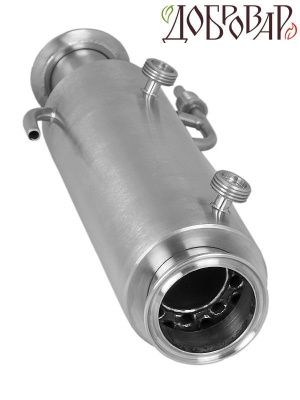

Вторая ступень — это непосредственно основной холодильник, изготовленный в кожухотрубном исполнении. Это обеспечивает наименьшее гидродинамическое сопротивление прохождению воды, что облегчает использование автономного охлаждения, а также позволяет иметь высокую производительность при небольших габаритных размерах.

Охлаждающая вода движется снизу вверх на встречу пару во внутренней полости холодильника между трубок. За счет перегородок завихрения происходит вихревое движение охлаждающей воды и равномерное охлаждение всех трубок. Пар движется снизу вверх по первой ступени и сверху вниз по 18-ти трубкам диаметром 6 мм и длинной 200 мм, конденсируется на внутренней поверхности первой ступени, стекая в колонну и трубках кожухотрубника, стекая по штуцеру, расположенному в нижней части холодильника, узлу отбора и силиконовой трубке в емкость. С помощью подачи воды в дефлегматор и узла отбора регулируется скорость отбора дистиллята и количество возвращаемой флегмы при работе с укрепляющей или ректификационной колоннами. Регулировка осуществляется интенсивностью охлаждения первой ступени и увеличением дефлегмации, а также зажимом Гофмана. Пережимая зажимом Гофмана трубку отбора Вы перенаправляете дистиллят по штуцеру подачи флегмы обратно в колонну, что необходимо для обеспечения процессов тепломассообмена и повышения степени очистки и спиртуозности дистиллята. При желании узел отбора может быть модернизирован шаровым или высокоточным игольчатым краном, а также узлом измерения спиртуозности дистиллята в потоке – попугаем. Штуцер контроля температуры имеет внутренний диаметр 6 мм, что позволяет использовать как обычный электронный термометр, так и термодатчики высокоточных измерительных приборов и автоматики.

В режиме дистилляции на номинальной мощности обладает высокой производительностью и не требует дополнительного холодильника дистиллята. Подвод воды к аппарату и ее отвод осуществляется при помощи резьбовых соединений диаметром 0.5 дюйма – это надежно защищает от протечек и срывов шланга при любом напоре воды.

Технические характеристики

• Производительность: до 15 л/час при перегонке браги, до 23 л/час при перегонке спирта сырца 30%.
• Рекомендуемая мощность нагрева: до 12 кВт.
• Температура дистиллята: в пределах допустимых значений.
• Диаметр штуцеров: 8 мм.
• Аппарат: нержавеющая сталь AISI 430, толщина стенок 1 мм.
• Количество трубок кожухотрубника: 18.
• Диаметр трубок кожухотрубника: 6 мм.
• Длинна трубок кожухотрубника: 200 мм.

Комплектация

• Дистиллятор-дефлегматор Эврика с кламповым соединением 2" - 1 шт.

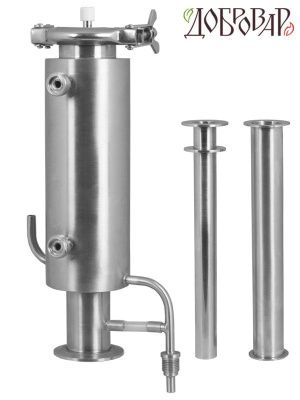

• Изолирующая втулка - 1 шт.
• Регулирующая втулка - 1 шт.
• Зажим Гофмана - 1 шт.
• Шланг силиконовый 8 мм - 0,5 м (для узла отбора и подключения дефлегматора) - 1 шт.
• Шланг ПВХ 8 мм красный - 2 м - 1 шт.
• Шланг ПВХ 8 мм синий - 2 м - 1 шт.
• Фиксирующие пружинки - 2 шт.
• Переходник с резьбы ½" для шланга 8 мм - 2 шт.
• Переходник универсальный для подключения к крану для шланга 8 мм - 1 шт.
• Цифровой термометр - 1 шт.
• Пластиковая заглушка - 1 шт.
